Как выбрать вертикальный обрабатывающий центр для производства пресс-форм?

При выборе вертикального обрабатывающего центра для изготовления пресс-форм многие инженеры совершают одну и ту же ошибку: они смотрят на каталоговую скорость резания и забывают про динамическую жёсткость. А потом удивляются, почему на 15-м часу фрезерования кармана появляется вибрация, инструмент ломается, а размер «гуляет» на 0,03 мм. Мы в ООО «Тяньцзинь ХОРИ Тек» за последние пять лет поставили 47 станков на российские предприятия, производящие пресс-формы для автопрома, бытовой техники и упаковки. И мы точно знаем: выбирать ВОЦ нужно не по брошюре, а по трём реальным тестам.

Почему стандартный подход к выбору ВОЦ не работает для пресс-форм

Пресс-форма — это не просто деталь. Это совокупность глубоких полостей, тонких перегородок, сложных углов и часто — предварительно термообработанной стали (HRC 48–55). Типичный вертикальный обрабатывающий центр для общего машиностроения здесь не справится: он либо недостаточно жёсткий, либо его шпиндель «не держит» длительный режим высоких оборотов.

Пример из нашей практики: завод в Тольятти заказал ВОЦ с массой 5,8 тонн, руководствуясь «оптимальной ценой». На обработке первой же формы для бампера из стали 4Х5МФС станок начал «рыскать» на глубине 40 мм. После установки виброгасящей плиты проблему частично решили, но цикл вырос на 22%. Если бы они выбрали модель с массой от 7,2 тонн и заполненным полимербетоном основанием, всё пошло бы иначе. Поэтому первый критерий для вашего вертикального обрабатывающего центра — вес, точнее, отношение веса к жёсткости оси Z.

Главный парадокс выбора: часто более тяжёлый и дорогой станок окупается быстрее, потому что он работает без сбоев и перегрузок, а инструмент служит в 2–3 раза дольше.

Что мы проверяем перед тем, как рекомендовать ВОЦ

Компания ООО «Тяньцзинь ХОРИ Тек» разработала собственную методику предпродажной диагностики для каждого потенциального клиента. Мы не просто даём таблицу параметров — мы выезжаем на производство, снимаем режимы резания, которые вы планируете использовать, и моделируем их на нашем стенде.

Тест №1: Фрезерование уступа с глубиной 3 мм, подача 600 мм/мин — смотрим на следы вибрации.

Тест №2: Обработка наклонной плоскости под углом 15° — оцениваем стабильность оси A/B.

Тест №3: Длительный цикл 8 часов при 75% загрузке шпинделя — измеряем тепловой дрейф.

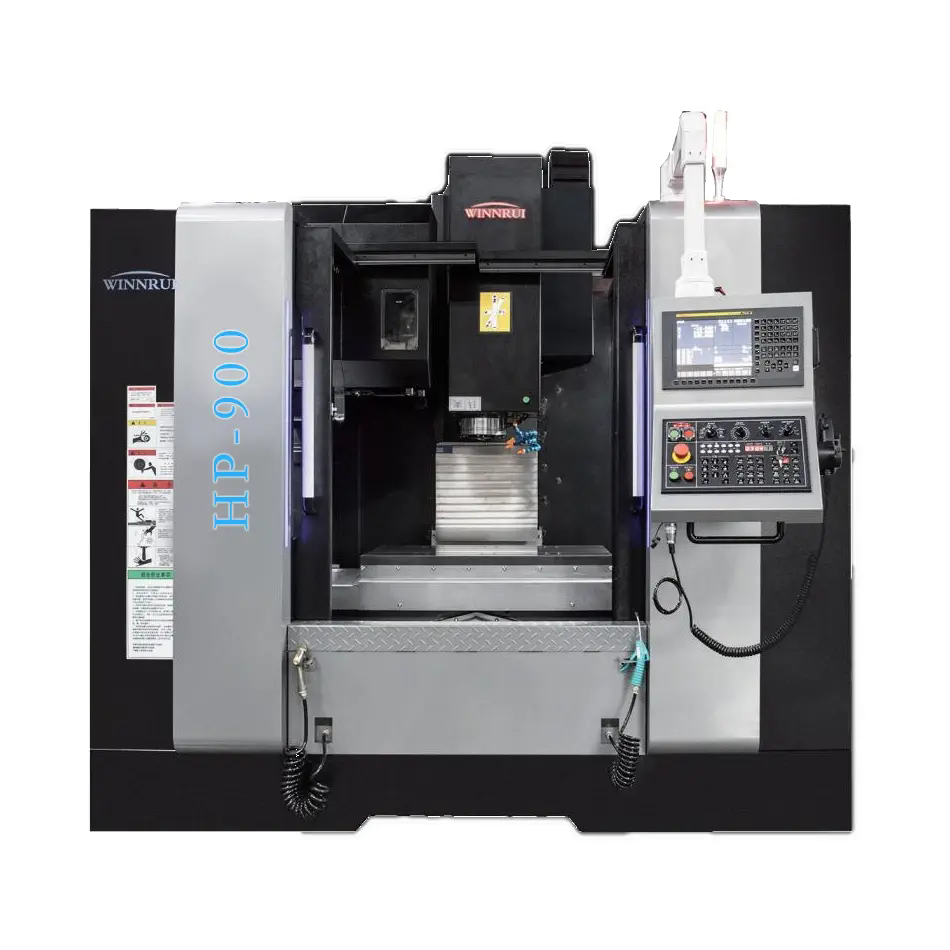

И только после этого мы подбираем конкретную модель. Для большинства заказчиков, изготавливающих пресс-формы из сталей HRC 45–55, оптимальным становится вертикальный обрабатывающий центр с характеристиками, приведёнными ниже.

Обратите внимание: масса и конструкция станины здесь не случайны — именно они позволяют работать с длинными инструментами (вылет до 200 мм) без падения качества поверхности.

Система ЧПУ и работа с CAD/CAM: скрытый ресурс производительности

Одну и ту же деталь на одном вертикальном обрабатывающем центре можно обработать за 40 минут, а на другом — за 70. И дело не в «лошадях», а в умении ЧПУ читать крупные файлы и предварительно просчитывать траекторию. Наши клиенты чаще всего выбирают Siemens 840D или Heidenhain TNC 640 — они имеют буфер расширения для фрезерования сложных 3D-поверхностей. Также не забывайте про опцию Look-Ahead, которая уменьшает перегрузку на углах и продлевает жизнь подшипникам шпинделя.

Мы также тестировали отечественный софт на базе Linux CNC — но для пресс-форм, где точность критична, пока рекомендуем только промышленные версии с аппаратным ускорением.

Часто задаваемые вопросы

Вопрос: Насколько важна 4-я ось при выборе ВОЦ для пресс-форм?

Ответ: Очень важна — особенно если вы делаете формы с литниковыми каналами под углом или обратными уклонами. Мы рекомендуем закладывать возможность установки поворотного стола даже если сейчас он не нужен. У нас есть опыт, когда через год после покупки клиент возвращался к нам за дооснащением — а это всегда дороже, чем взять станок с подготовкой на заводе. В модели HORI-VMC-850L мы оставляем интерфейс для подключения 4-й оси.

Вопрос: Можно ли установить станок на обычный бетонный пол, если нет возможности заливать фундамент?

Ответ: Да, если пол имеет толщину не менее 200 мм и армирование. Мы используем систему трёх опор с компенсирующими прокладками, которая снижает вибрацию до уровня, разрешённого для пресс-форм. Однако для сталей с HRC >50 мы всё-таки рекомендуем отдельный фундамент глубиной 400 мм. Наши инженеры дают точный расчёт после замеров на месте — это бесплатно.

Вопрос: Какой регламент обслуживания для ВОЦ при работе с абразивными сталями?

Ответ: При обработке сталей с содержанием кремния мы рекомендуем ежесменную очистку направляющих и замену фильтров СОЖ каждые 200 моточасов. Раз в квартал — проверка зазоров в ШВП (допуск ≤0,02 мм). Мы также проводим ежегодный аудит с выездом инженера для замера геометрии — это продлевает ресурс станка на 30–40%.

Как мы помогаем на этапе монтажа и интеграции

При поставке вертикального обрабатывающего центра мы не просто отгружаем оборудование. Мы приезжаем на объект, проверяем уровень основания, помогаем выбрать виброопоры, настраиваем систему охлаждения и делаем «пристрелочный» цикл на вашей детали. За 2024 год мы ввели в строй 12 станков на заводах в Казани, Нижнем Новгороде и Челябинске — все они вышли на паспортную точность не позднее 3-го дня после начала сборки.

Для российских условий мы адаптируем гидравлику под температуру масла в цехах без отопления. Для Воркуты и Сургута мы ставим дополнительный подогрев в баке и более вязкие масла — это простое решение, но оно спасло уже три станка от аварийного пуска при –25°C.
