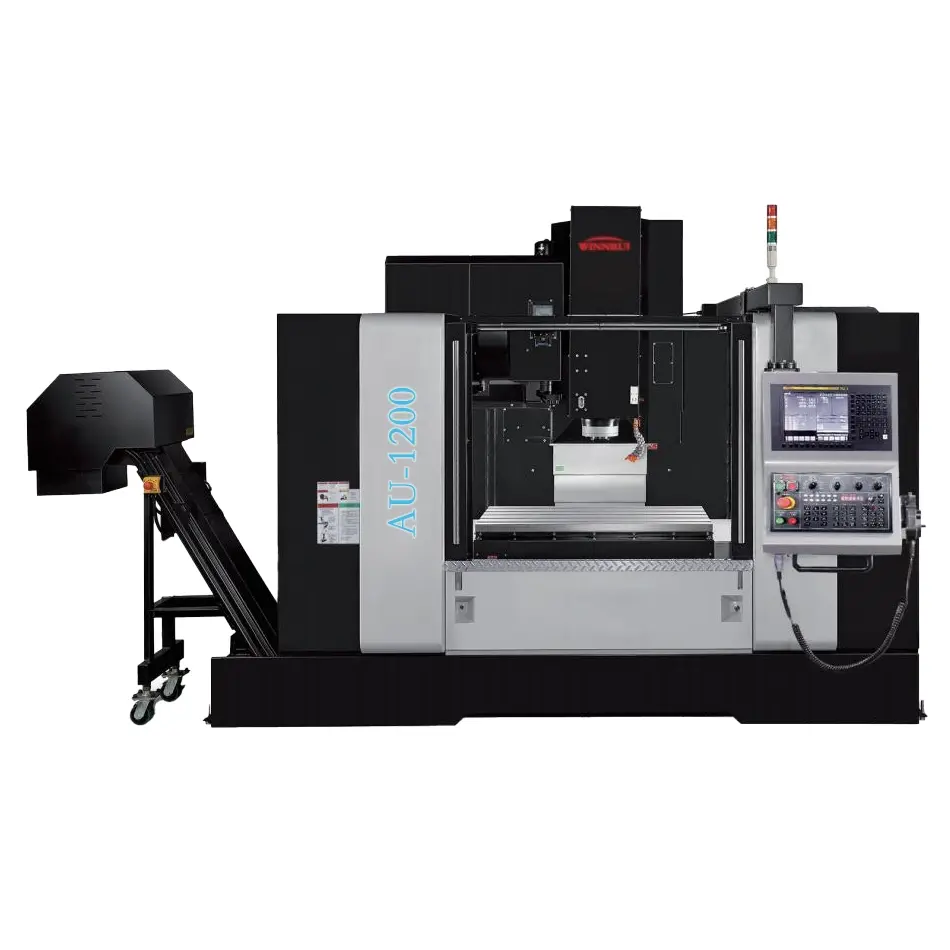

U1200
1200 Высокопроизводительный вертикальный обрабатывающий центр
1200 Высокопроизводительный вертикальный обрабатывающий центр разработан специально для борьбы с тремя главными проблемами отрасли: «низкой эффективностью обработки, нестабильной точностью и высокой зависимостью от ручного труда». Опираясь на высочайшие международные стандарты производства, данное оборудование в корне решает проблему вибрации при тяжелой обработке и призвано обеспечить вашему предприятию долговременную стабильность, а также высокорентабельные возможности прецизионной обработки.
Технические характеристики изделия
| Модель | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| U750 | 900 | 500 | 40 | 100 | 18 | 30 | 12 | 18 | 31 |
| U900 | 1100 | 600 | 40 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1000 | 1200 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1100 | 1200 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1200 | 1400 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |

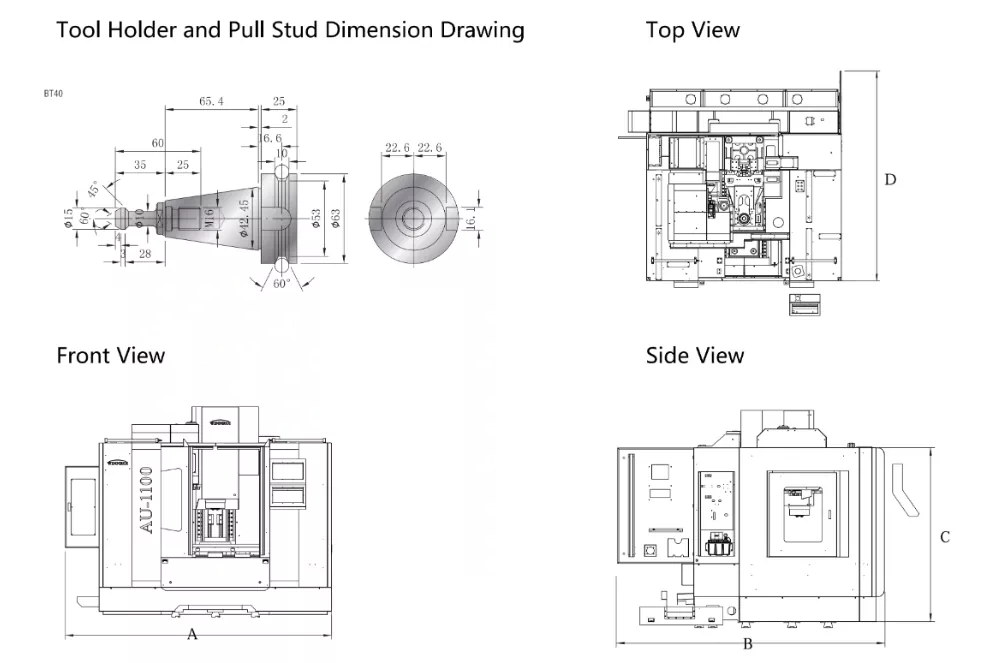

| Модель | A | B | C | D |
|---|---|---|---|---|
| U750 | 2300 | 2200 | 2300 | 25000 |
| U900 | 2900 | 2200 | 2500 | 28000 |
| U1000 | 3200 | 2500 | 2700 | 32000 |
| U1100 | 2900 | 2200 | 2500 | 28000 |
| U1200 | 3200 | 2500 | 2700 | 32000 |
| Параметр | Значение |
|---|---|
| Модель станка | A/EM-1200 |
| Основные технические параметры | |
| Ход по оси X, мм | 1200 |
| Ход по оси Y, мм | 650 |
| Ход по оси Z, мм | 650 |
| Диапазон расстояний от наконечника шпинделя до стола, мм | 150–800 |
| Максимальное расстояние от наконечника шпинделя до стола, мм | 700 |
| Рабочий стол | |
| Размер стола по оси X, мм | 1400 |
| Размер стола по оси Y, мм | 650 |
| Размер Т-образных пазов, мм | 5-18×100 |
| Максимальная нагрузка на стол, кг | 1000 |
| Система шпинделя | |
| Конус шпинделя | BT40 |
| Тип привода | Стандартный ременной привод |
| Частота вращения шпинделя, об/мин | 60–10000 |
| Мощность мотора шпинделя (постоянная нагрузка / 30 мин), кВт | 11/15 |
| Система подач | |
| Мощность моторов осей X/Y/Z, кВт | 3,0/3,0/3,0 |
| Тип направляющих | Трехосевые роликовые линейные направляющие |
| Скорость быстрого хода X, Y, Z, м/мин | 36/36/36 |
| Максимальная скорость рабочей подачи, м/мин | 1–10000 |
| Система автоматической смены инструмента | |
| Тип магазина инструментов | Рычажный |
| Количество инструментов в магазине, шт | 24 |
| Максимальный диаметр инструмента / при пустом соседнем гнезде, мм | 80/Ø150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (инструмент-к-инструменту), сек | 2,0 |
| Точность станка | |
| Точность позиционирования (JIS B 6338), мм | 0,003/300 |
| Точность позиционирования (VDI 3441), мм | P ≤ 0,01 |
| Повторяемость позиционирования (JIS B 6338), мм | ±0,003 |
| Повторяемость позиционирования (VDI 3441), мм | Ps ≤ 0,006 |
| Общие характеристики | |
| Требуемая мощность питания, кВА | 25 |
| Давление сжатого воздуха, кг/см² | 6–8 |
| Масса станка, кг | 8000 |
Высокая жесткость материалов и оптимизированная конструкция
Все отливки модели 1200 Высокопроизводительный вертикальный обрабатывающий центр изготовлены из чугуна Механит (Meehanite), который обладает высокой виброустойчивостью и отличной износостойкостью. Основные структурные отливки станка проанализированы с помощью передового метода конечных элементов, а их внутренняя структура усилена, что дополнительно повышает общую жесткость.
Оборудование оснащено сверхширокой и сверхуверенной стойкой (колонной) в сочетании с плечевым типом крепления инструментального магазина, что эффективно повышает стабильность колонны и гарантирует долговременное сохранение ее точности после монтажа магазина.
Сверхширокое основание отлито как единое целое и оснащено двухшнековой системой удаления стружки, что делает отвод стружки более плавным и облегчает очистку рабочего стола. Все важные стыковочные поверхности подвергаются прецизионной ручной шабровке, что значительно повышает точность и механическую стабильность, предоставляя прочную гарантию для долговременной и стабильной обработки.
Сочетание эффективности и точности
1200 Высокопроизводительный вертикальный обрабатывающий центр прошел комплексную модернизацию ключевых компонентов. По всем трем осям используются тяжелые роликовые линейные направляющие тайваньских брендов, при этом по оси Z применяется конструкция с 6 каретками на роликах, а жесткость направляющих типоразмера 45 мм достигает 115 кН, что на 70% выше жесткости стандартных 35-миллиметровых направляющих. Шарико-винтовые пары по трем осям имеют конструкцию с предварительным натягом, а жесткость ШВП с двойной гайкой диаметром 40 мм достигает 151 кгс/мкм при грузоподъемности 5090 кгс, что на 140% превышает жесткость и на 130% — грузоподъемность обычных моделей. Двигатели трех осей соединены с ШВП напрямую, обеспечивая высокоточную передачу с нулевым зазором.
Скорость перемещения по трем осям достигает 36 м/мин. В сочетании с высокоскоростной стабильной системой автоматической смены инструмента (время смены «от инструмента до инструмента» составляет 2,0 секунды, «от стружки до стружки» — 3,4 секунды) станок оснащается инструментальным магазином с манипулятором на 24 позиции (24T) с возможностью расширения до 32/36/40T по запросу, что значительно сокращает время производственного цикла и повышает однородность продукции.
Широкие сценарии применения
1200 Высокопроизводительный вертикальный обрабатывающий центр разработан специально для современной металлообрабатывающей промышленности. Он позволяет выполнять точные операции фрезерования, сверления и резки на самых разных материалах, таких как сталь, алюминий и высокопрочные сплавы.
Оборудование широко применяется в производстве автомобильных компонентов, обработке пресс-форм, изготовлении аэрокосмических узлов, точном машиностроении и многих других областях, идеально вписываясь в любые сценарии прецизионной обработки и промышленного производства в аэрокосмической, автомобильной, общемашиностроительной и медицинской отраслях.
Данные реальной эксплуатации показывают, что предприятия, оснащенные этим оборудованием, могут значительно увеличить объем выпуска продукции, снизить производственные затраты и повысить качество изделий. Оно способно удовлетворять как потребности малых и средних предприятий в серийной обработке, так и высокие стандарты крупных производственных компаний. Это станки с ЧПУ, сочетающие в себе практичность и экономическую выгоду для удовлетворения закупочных потребностей различных отраслей. Свяжитесь с нами прямо сейчас для консультации по закупкам и займите лидирующие позиции в сфере высокоэффективной обработки.
- Автомобильные компоненты
- Пресс-формы и штампы
- Аэрокосмические узлы
- Точное машиностроение
- Медицинское оборудование
- Общее машиностроение
Почему выбирают нас
Компания HORI была основана в 2011 году и базируется в Пекинской зоне экономического и технологического развития. Уже более десяти лет мы фокусируемся на разработке и поставке промышленной продукции, неизменно придерживаясь концепции «повышения качества обслуживания и поиска инноваций в продуктах», строго отбирая высококачественные изделия и модернизируя систему продуктов для удовлетворения потребностей быстрого развития обрабатывающей промышленности и модернизации управления современных предприятий.
Вся линейка продукции компании проектируется, разрабатывается и изготавливается в строгом соответствии с высочайшими международными отраслевыми стандартами. От отбора материалов до производственной обработки, от контроля качества до послепродажных гарантий — у нас сформирована полная система обслуживания. На протяжении многих лет мы предоставляем надежную поддержку оборудованием для предприятий в таких областях, как аэрокосмическая промышленность, автомобилестроение и общее машиностроение. Благодаря профессионализму и хорошей репутации мы стали предпочтительным партнером по закупкам оборудования с ЧПУ для многих производственных предприятий. Выбор в нашу пользу делает эксплуатацию высокоэффективного вертикального обрабатывающего центра U1200 более гарантированной, а процесс закупки — более простым.
Получить коммерческое предложение на U1200
Подберем конфигурацию, рассчитаем стоимость и сроки поставки под вашу производственную программу.
