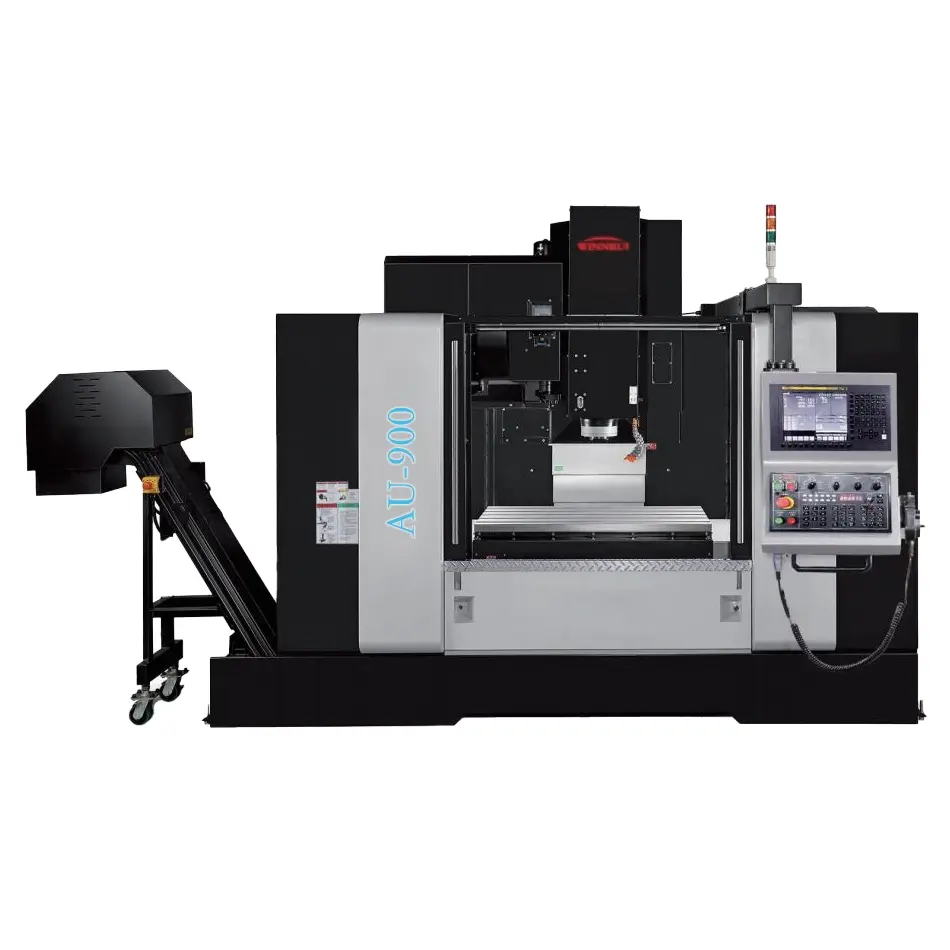

900 Высокопроизводительный вертикальный обрабатывающий центр, обеспечивая исключительную стабильность при тяжелых режимах резания, реализует высокую скорость быстрого перемещения по трем осям на уровне 36 м/мин и микронную точность обработки. Станок оснащен высокоскоростным инструментальным магазином манипуляторного типа, поддерживающим сверхбыструю смену инструмента за 2,0 секунды. В сочетании с оптимизированной двухрядной системой спирального стружкоудаления это позволяет оборудованию безупречно справляться со сложными задачами по обработке автокомпонентов, аэрокосмических узлов и прецизионных пресс-форм. Данное решение эффективно устраняет такие ключевые проблемы традиционной металлообработки, как низкая производительность и дрейф точности, помогая предприятиям существенно снизить производственные затраты и повысить свою конкурентоспособность на рынке.
1Технические характеристики изделия

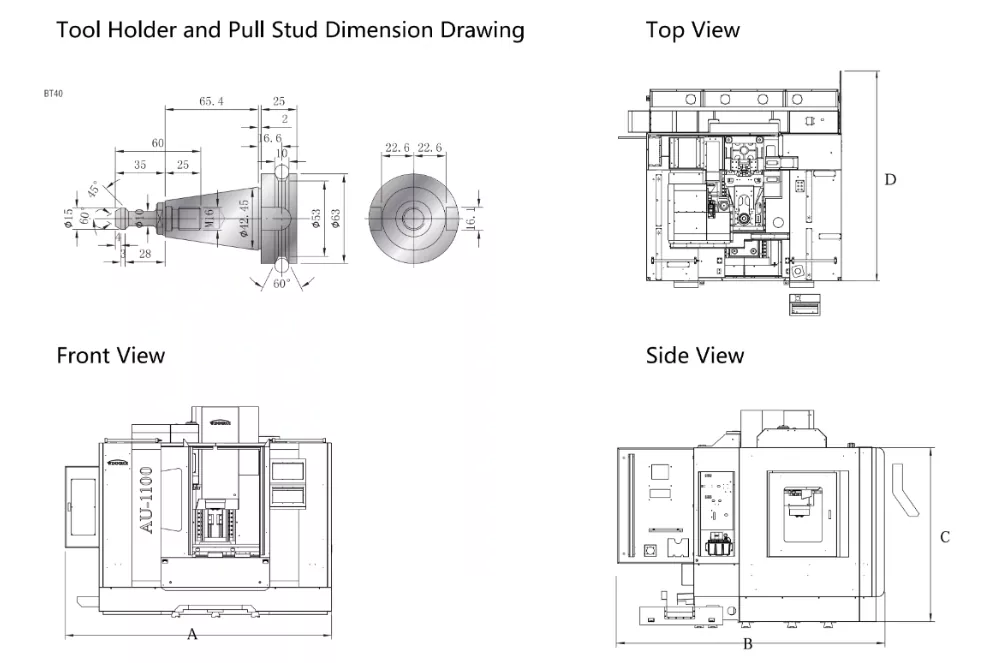

| Модель | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| U750 | 900 | 500 | 40 | 100 | 18 | 30 | 12 | 18 | 31 |
| U900 | 1100 | 600 | 40 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1000 | 1200 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1100 | 1200 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |
| U1200 | 1400 | 650 | 125 | 100 | 18 | 30 | 12 | 18 | 31 |
| Модель | A | B | C | D |
|---|---|---|---|---|
| U750 | 2300 | 2200 | 2300 | 25000 |
| U900 | 2900 | 2200 | 2500 | 28000 |
| U1000 | 3200 | 2500 | 2700 | 32000 |
| U1100 | 2900 | 2200 | 2500 | 28000 |
| U1200 | 3200 | 2500 | 2700 | 32000 |
| Параметр | Единица | Значение |
|---|---|---|
| Основные технические характеристики | ||
| Перемещение по оси X | мм | 900 |
| Перемещение по оси Y | мм | 600 |
| Перемещение по оси Z | мм | 600 |
| Расстояние от торца шпинделя до поверхности стола | мм | 120–720 |
| Максимальное расстояние от торца шпинделя до стола | мм | 660 |
| Рабочий стол | ||
| Размер стола (ось X) | мм | 1100 |
| Размер стола (ось Y) | мм | 600 |
| Размер Т-образного паза | мм | 5-18×100 |
| Максимальная нагрузка на стол | кг | 700 |
| Шпиндельный узел | ||
| Характеристики отверстия шпинделя | — | BT40 |
| Тип привода | — | Стандартный ременной привод |
| Частота вращения шпинделя | об/мин | 60–10000 |
| Мощность двигателя шпинделя (продолжительный режим / 30 мин) | кВт | 7,5/11 |
| Система подачи | ||
| Мощность двигателей осей X / Y / Z | кВт | 3,0 / 3,0 / 3,0 |
| Тип направляющей | — | Трехосевая роликовая линейная направляющая Ra |
| Скорость быстрых перемещений (X, Y, Z) | м/мин | 36 / 36 / 36 |
| Максимальная скорость подачи | м/мин | 1–10000 |
| Система автоматической смены инструмента | ||
| Тип инструментального магазина | — | Рычажного типа |
| Емкость инструментального магазина | шт. | 24 |
| Макс. диаметр инструмента / при наличии свободного соседнего гнезда | мм | 80 / Ø150 |
| Макс. длина инструмента | мм | 300 |
| Макс. масса инструмента | кг | 8 |
| Время смены инструмента | с | 2,0 (T-T) |
| Точность станка | ||
| Точность позиционирования (JIS B 6338) | мм | 0,003/300 |
| Точность позиционирования (VDI 3441) | мм | P ≤ 0,01 |
| Точность повторного позиционирования (JIS B 6338) | мм | ±0,003 |
| Точность повторного позиционирования (VDI 3441) | мм | Ps ≤ 0,006 |
| Общие характеристики | ||
| Требования к электропитанию | кВА | 20 |
| Подача сжатого воздуха | кг/см² | 6–8 |
| Масса станка | кг | 6500 |
2Преимущества материалов и конструкции
900 Высокопроизводительный вертикальный обрабатывающий центр делает ставку на сверхжесткую конструкцию как на свое главное конкурентное преимущество, что полностью отвечает ключевым потребностям закупщиков в стабильности и долговечности оборудования. Все базовые отливки станка выполнены из высококачественного чугуна Meehanite, который обладает исключительной вибростойкостью и превосходной износостойкостью. Основные корпусные элементы оптимизированы с помощью передового метода конечных элементов (FEM) для усиления внутренней структуры, что дополнительно повышает общую жесткость станка.
Станок оснащен сверхширокой опорной базой и сверхжесткой колонной в сочетании с плечевым типом монтажа инструментального магазина, что эффективно повышает стабильность колонны и гарантирует долговечность сохранения ее точности после установки магазина.
Сверхширокая станина имеет цельнолитую конструкцию, обеспечивающую максимально надежную опору при тяжелых режимах резания и предельно увеличивающую жесткость и стабильность. При этом станина оснащена двухрядной системой спирального стружкоудаления, которая обеспечивает беспрепятственный отвод стружки, упрощает очистку рабочего стола и снижает последующие затраты на обслуживание. Все ответственные сопрягаемые поверхности проходят прецизионную чистовую обработку методом ручного шабрения, что дополнительно повышает точность и механическую стабильность оборудования.
3Высокая производительность и эффективность
900 Высокопроизводительный вертикальный обрабатывающий центр оснащен целым рядом прецизионных компонентов, обеспечивающих идеальный баланс между точностью обработки и скоростью производства, что полностью соответствует требованиям машиностроительных предприятий к крупносерийному выпуску продукции.
По всем трем осям станка установлены тяжелые роликовые линейные направляющие тайваньского бренда, отличающиеся высокой точностью и долговечностью. При этом по оси Z применяется шестиблочная конструкция (6 кареток), гарантирующая повышенную точность и жесткость. По сравнению с аналогами, использующими 35-миллиметровые направляющие, применяемые здесь направляющие типоразмера 45 мм обеспечивают кратное увеличение жесткости.
Шарико-винтовые пары (ШВП) на всех трех осях имеют конструкцию с предварительным натягом и диаметр 40 мм. По сравнению с аналогичными 35-миллиметровыми ШВП, они обладают значительно более высокой жесткостью и грузоподъемностью. Прямое соединение двигателей с высокоточными ШВП по трем осям обеспечивает беззазорную и прецизионную передачу.
Скорость быстрого перемещения по осям X, Y и Z достигает 36 м/мин. В сочетании с высокоскоростной и стабильной системой автоматической смены инструмента (2,0 секунды «от инструмента до инструмента» и 3,4 секунды «от стружки до стружки») это гарантирует высокоэффективную смену инструмента, существенно сокращая вспомогательное (непроизводственное) время и повышая общую эффективность обработки.
4Услуги индивидуального заказа
900 Высокопроизводительный вертикальный обрабатывающий центр точно адаптирован для таких областей прецизионной обработки, как производство автокомпонентов, изготовление пресс-форм и штампов, производство аэрокосмических узлов и точный инжиниринг. Он обеспечивает безупречные результаты фрезерования, сверления и резания таких материалов, как сталь, алюминий и высокопрочные сплавы, удовлетворяя строгие стандарты закупщиков из различных отраслей и реализуя концепцию эффективной многоцелевой обработки.
5Безупречный сервис и гарантия качества
Компания HORI обладает зрелой системой исследований, разработок, производства и сервисного сопровождения. Вся линейка продукции строго соответствует высочайшим международным отраслевым стандартам. На каждом этапе — от выбора сырья для отливок до сборки прецизионных компонентов — мы стремимся к совершенству, чтобы гарантировать стабильные рабочие характеристики и безупречное качество Высокопроизводительный вертикальный обрабатывающий центр 900U.
Мы ориентированы на обслуживание заводов и производственных предприятий, глубоко понимаем специфику металлообработки в различных отраслях и готовы предоставить профессиональные предпродажные консультации по подбору оборудования, идеально соответствующего вашим производственным сценариям. Наша сервисная служба укомплектована квалифицированными техническими специалистами, готовыми оперативно ответить на любые вопросы в процессе эксплуатации и обеспечить стабильную работу оборудования.
По сравнению с аналогами на рынке, мы не просто поставляем 900 Высокопроизводительный вертикальный обрабатывающий центр, а предлагаем комплексное сопровождение на всех этапах, избавляя вас от любых забот, связанных с закупкой, эксплуатацией и обслуживанием. Выбирая нас, вы приобретаете экономически эффективное, надежное и безопасное производственное решение для роста вашего бизнеса.
