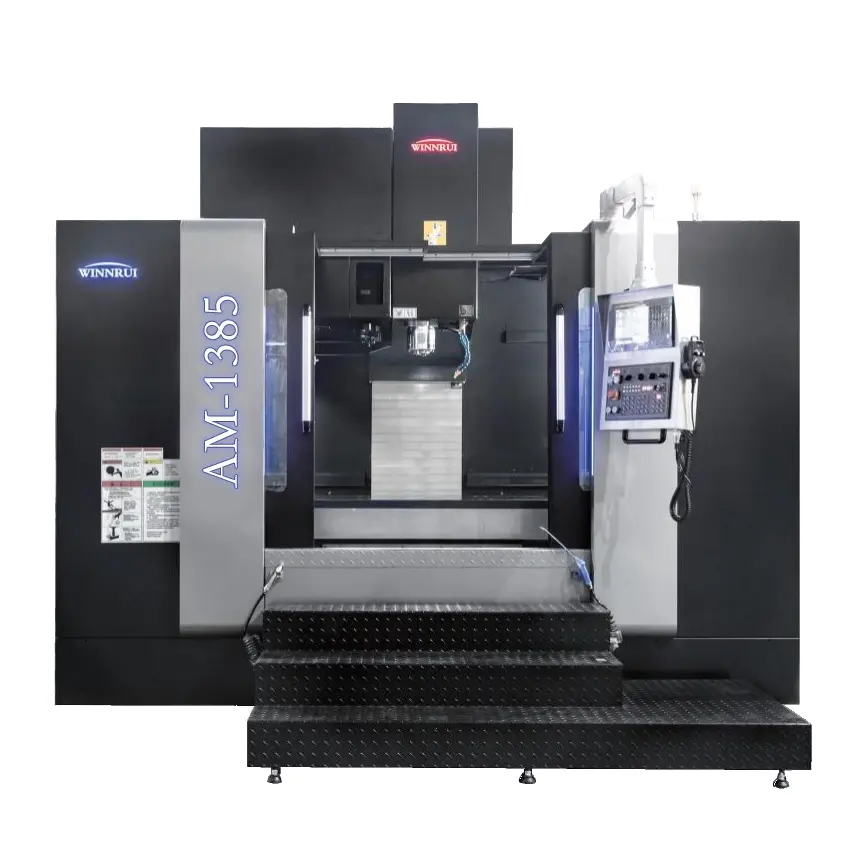

1385 Стандартный вертикальный обрабатывающий центр, будучи флагманской моделью в нашей основной линейке оборудования с ЧПУ, обладает главным преимуществом, заключающимся в идеальном сочетании возможностей высокоскоростной и высокоточной обработки с превосходной жесткостью и стабильностью. Данное оборудование имеет классическую конструкцию с неподвижной колонной и подвижным рабочим столом, оснащено высокоскоростным шпинделем, магазином инструментов с манипулятором на 24 позиции (24T) и передовой системой ЧПУ. Оно поддерживает многоосевую синхронизацию и интеграцию в автоматизированное производство, что позволяет значительно повысить эффективность производства, гарантировать однородность точности обработки и снизить комплексные производственные затраты. Независимо от того, занимаетесь ли вы производством пресс-формы, обработкой автомобильных деталей или изготовлением компонентов медицинского оборудования, модель M1385 предоставит вам надежное решение для прецизионной обработки.

1300 × 850 × 700 ходы X/Y/Z, мм
BT40 / BT50 конус шпинделя
24 позиции инструмента
11/15 кВт мощность шпинделя
±0,003 мм повторяемость
8500 кг масса станка

01Технические характеристики изделия

Технические параметры вертикального обрабатывающего центра M-1385
Параметр	Значение
Модель оборудования	A/EM-1375
Основные технические размеры
Ход по оси X, мм	1300
Ход по оси Y, мм	850
Ход по оси Z, мм	700
Расстояние от наконечника шпинделя до поверхности стола, мм	180–880
Максимальное расстояние от наконечника шпинделя до стола, мм	925
Рабочий стол
Размер стола по оси X, мм	1400
Размер стола по оси Y, мм	800
Размер Т-образных пазов, мм	5-18×30
Максимальная нагрузка на стол, кг	1400
Система шпинделя
Конус шпинделя	BT40 (опционально шпиндель BT50)
Способ привода	Стандартный ременной привод
Скорость вращения шпинделя, об/мин	60–10000
Мощность двигателя шпинделя (постоянная нагрузка / 30 мин), кВт	11/15
Система подач
Мощность двигателей осей X/Y/Z, кВт	3,9/3,9/5,9 · 3,0/3,0/3,0 · 3,0/3,0/3,0
Скорость быстрого хода X, Y, Z, м/мин	AM: 30/30/30 · EM: 30/30/24
Система автоматической смены инструмента
Тип магазина инструментов	Рычажный
Количество ячеек магазина, шт	24
Максимальный диаметр инструмента / при пустом соседнем гнезде, мм	80 / Ø150
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструмента (инструмент-на-инструмент), сек	2,0
Точность оборудования
Точность позиционирования (стандарт JIS B 6338), мм	0,003/300
Точность позиционирования (стандарт VDI 3441), мм	P ≤ 0,001
Повторяемость позиционирования (стандарт JIS B 6338), мм	±0,003
Повторяемость позиционирования (стандарт VDI 3441), мм	Ps ≤ 0,006
Общие характеристики
Требуемая мощность питания, кВА	25
Давление сжатого воздуха, кг/см²	6–8
Вес станка, кг	8500

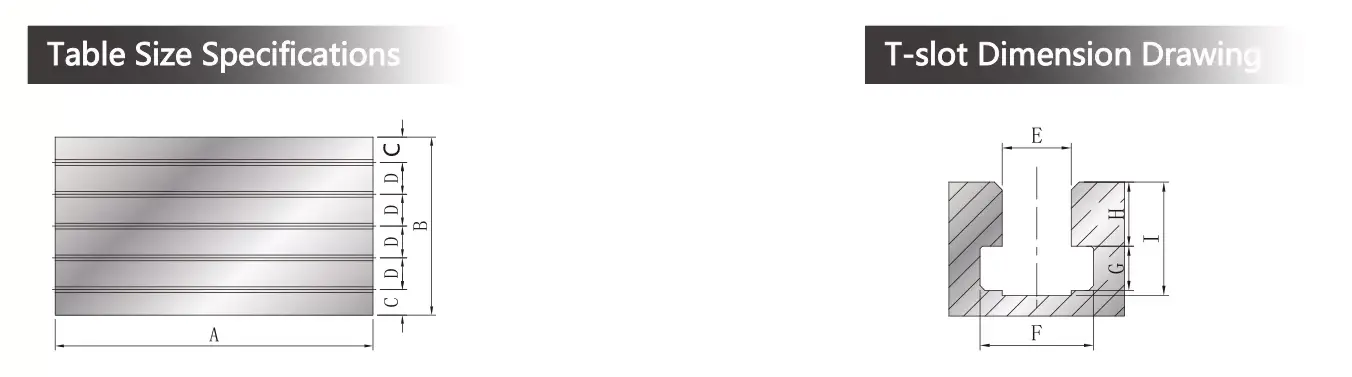

Вертикальный обрабатывающий центр 1385 — схема рабочих зон и размеров

Основные размеры по моделям, мм
Модель	A	B	C	D	E	F	G	H	I
M-855	1000	550	70	90	18	30	12	18	31
M-1160	1200	600	100	100	18	30	12	18	31
M-1275	1300	700	50	150	18	30	12	18	31
M-1375	1400	700	90	130	18	30	12	18	31
M-1385	1400	800	140	130	18	30	12	18	31

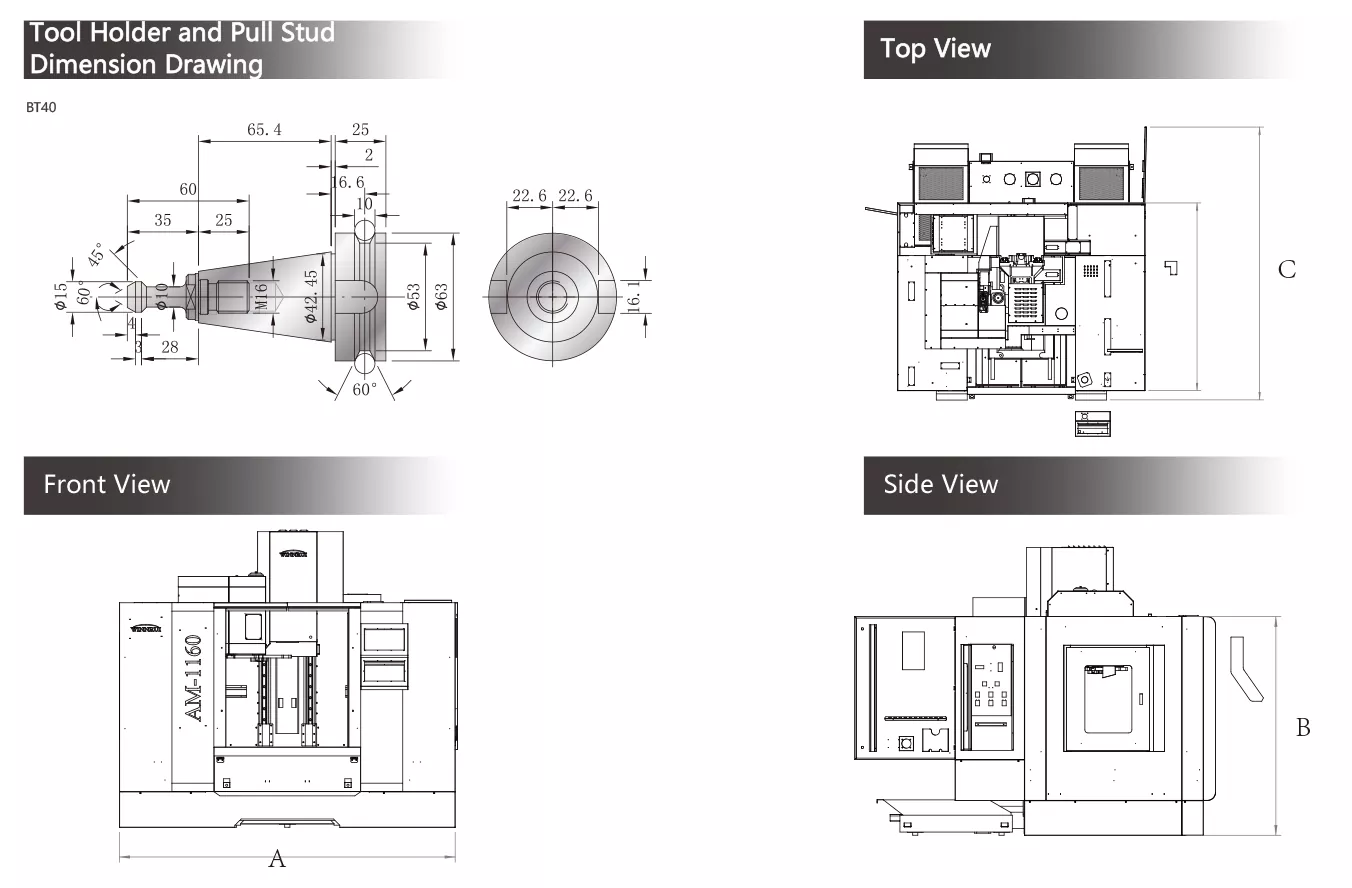

Схема габаритных размеров вертикального обрабатывающего центра серии M

Габаритные размеры станка, мм
Модель	A	B	C
M-855	2700	2200	2300
M-1160	3200	2500	2400
M-1275	3650	2800	3600
M-1375	3650	2800	3600
M-1385	3700	2850	3700

02Ключевые характеристики

1385 Стандартный вертикальный обрабатывающий центр оснащен высокоскоростной и высокоточной системой линейных направляющих с нулевым зазором, которая обеспечивает однородную текстуру поверхности при дуговой и косой резке. Данная система разработана для высокоскоростных режимов работы и значительно снижает приводное усилие, необходимое для перемещения рабочего стола. Направляющие используют трение качения вместо скольжения, что обеспечивает минимальные потери на трение, высокую чувствительность отклика и высокую точность позиционирования. При этом они способны одновременно выдерживать нагрузки, направленные вверх, вниз, влево и вправо, а под нагрузкой соприкасающиеся поверхности сохраняют многоточечный контакт, гарантируя отсутствие снижения жесткости резания. Система направляющих имеет взаимозаменяемую конструкцию, проста в монтаже, подвержена минимальному износу и обладает длительным сроком службы, что эффективно снижает затраты на техническое обслуживание.

Высокоточная система осевой подачи

Оснащена роликовыми линейными направляющими сверхвысокой жесткости, которые обеспечивают мощную жесткость резания, гарантируя точность и длительный срок службы модели 1385 Стандартный вертикальный обрабатывающий центр. Вся серия комплектуется высокожесткими шарико-винтовыми парами с двойной гайкой, что дополнительно гарантирует стабильность точности обработки.

Прямой привод от абсолютных серводвигателей

Привод по трем осям осуществляется напрямую от абсолютных серводвигателей, что эффективно снижает нагрузку и нагрев двигателей, уменьшает влияние тепловой деформации на точность обработки и обеспечивает однородность точности при длительной непрерывной обработке.

Высокоскоростной шпиндельный узел

Комплектуется системой масляного охлаждения шпинделя (OP). При высокоскоростной работе система контроля температуры масла эффективно поддерживает постоянную температуру шпинделя и высокоэффективно контролирует его тепловое смещение, тем самым гарантируя высокую скорость и точность шпинделя для удовлетворения потребностей в стабильной обработке прецизионных деталей.

Важно для прецизионного производства. Сочетание линейных направляющих с нулевым зазором, шарико-винтовых пар с двойной гайкой и масляного охлаждения шпинделя позволяет удерживать однородную точность на протяжении всей смены — без корректировок и внеплановых остановок.

Нужен расчёт под вашу номенклатуру деталей или сравнение M-1385 с моделью M-855?

Запросить предложение

03Высокоэффективная обработка

1385 Стандартный вертикальный обрабатывающий центр оснащен механизмом автоматической смены инструмента (ATC) с высокой механической стабильностью и надежностью. Вся серия комплектуется магазином инструментов с манипулятором на 24 позиции (24T), где достаточное количество позиций удовлетворяет любые потребности в обработке. Высокоскоростной механизм двунаправленной смены инструментов гарантирует стабильность и скорость, а функция выбора кратчайшего пути повышает эффективность смены инструмента и сокращает непроизводственное время, что особенно подходит для многопроцессной обработки сложных деталей множеством инструментов.

Эргономичный конструктивный дизайн включает сверхширокую переднюю дверь, обеспечивающую оператору удобство при установке и снятии заготовок, а также при обслуживании оборудования. Сверхбольшие боковые окна обеспечивают отличный обзор зоны обработки, позволяя контролировать процесс в режиме реального времени, а также своевременно обнаруживать и устранять любые нештатные ситуации, что повышает безопасность и удобство эксплуатации.

24 позиции инструмента и двунаправленный поиск кратчайшего пути
Смена инструмента «инструмент-на-инструмент» за 2,0 секунды
Быстрые ходы до 30 м/мин по осям X, Y, Z
Многоосевая синхронизация системы ЧПУ для фрезерования, сверления и нарезания резьбы в одном цикле
Сверхширокая передняя дверь и большие боковые окна для контроля процесса

04Гарантии при закупке

Строгий контроль качества

Каждый этап — от проектирования до изготовления модели 1385 Стандартный вертикальный обрабатывающий центр — соответствует международным отраслевым стандартам. Все ключевые компоненты проходят строгие испытания, что гарантирует стабильность и надежность работы всего станка, а также его длительный срок службы. Мы обязуемся предоставлять полные отчеты о проверке качества, чтобы вы имели четкое представление о надежности оборудования.

Профессиональное послепродажное обслуживание

Наша компания располагает опытной командой технического сервиса, предоставляющей комплексные услуги по принципу «одного окна», включая монтаж, пусконаладку, обучение операторов и регулярное техническое обслуживание. Для пользователей M1385 мы создаем индивидуальные сервисные архивы и обеспечиваем оперативную техническую поддержку, гарантируя своевременное устранение неисправностей, сокращение времени простоев и непрерывность производства.

Гибкие условия закупок

Мы предлагаем гибкие формы оплаты и разумные сроки поставки, а также поддерживаем индивидуальную настройку конфигурации оборудования в соответствии с вашим производственным планом. Кроме того, мы поддерживаем достаточный запас запасных частей, чтобы гарантировать быструю поставку быстроизнашивающихся деталей и сократить время ожидания при обслуживании.

05Часто задаваемые вопросы

Могу ли я приобрести у вас только запасные части?

Да, мы также продаем запасные части.

Какие стандарты качества у вашего оборудования?

Наша продукция соответствует стандартам ЕС, имеет сертификат CE и соответствует стандарту ISO 9001.

Сколько времени занимает подготовка проектной документации?

Мы подготовим проектную документацию в течение 1–2 дней после отправки вашего запроса.

Какие сертификаты имеет ваше оборудование?

CE, ISO 9001, ISO 14001.

Как я могу стать вашим агентом?

Если вы хотите стать нашим агентом, пожалуйста, свяжитесь с нами, используя наши контактные данные. Мы обсудим с вами детали.

Можно ли адаптировать M-1385 под конкретное производство?

Да. Мы корректируем ходы осей, скорость вращения шпинделя, ёмкость инструментального магазина и другие параметры под обрабатываемый материал, требования к точности и производственный такт. Подробнее — в разделе нестандартного оборудования.
