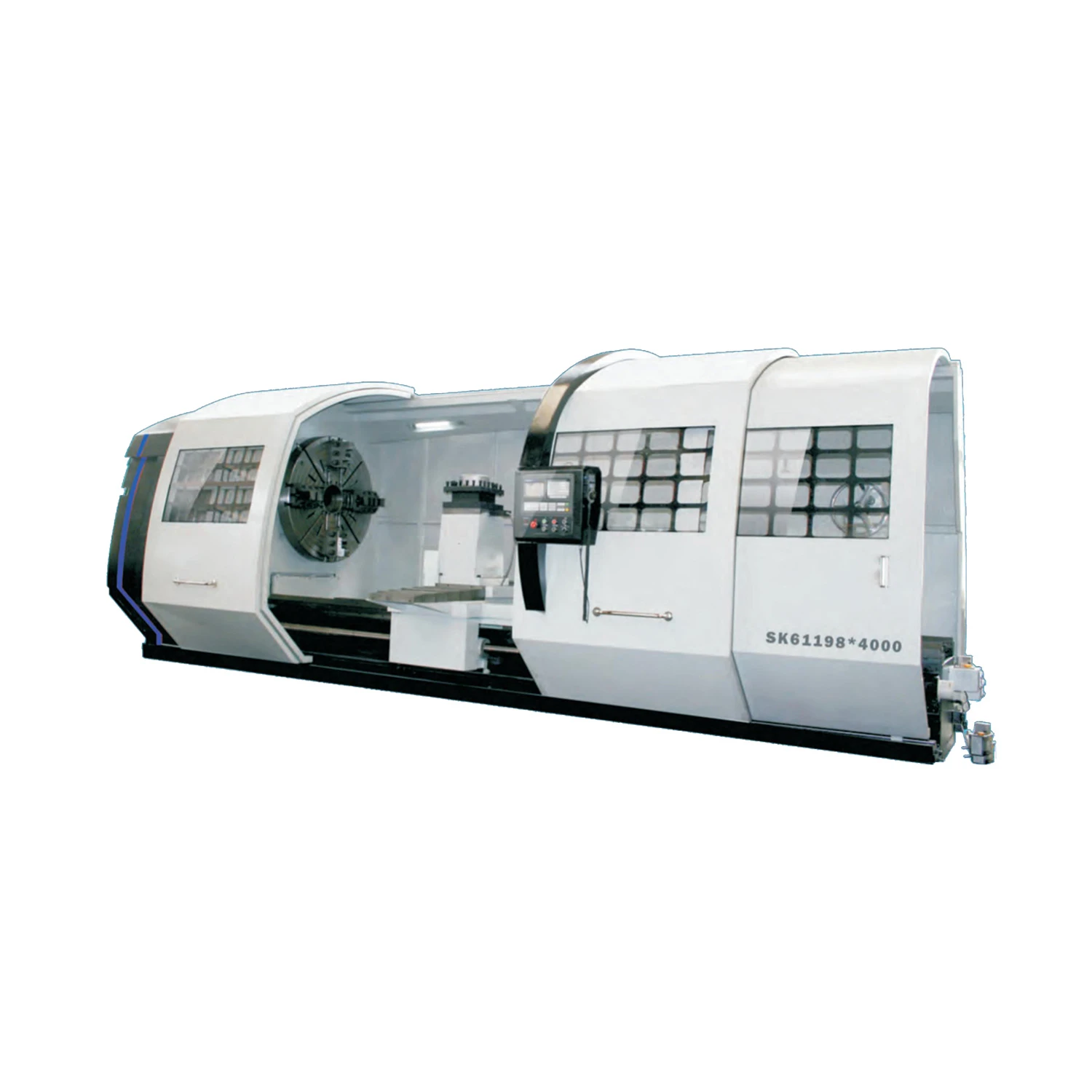

SK 61128 Сверхпрочный токарный станок с ЧПУ

SK 61128 Сверхпрочный токарный станок с ЧПУ, предназначенный для выполнения горизонтальных токарных операций в крупном масштабе. Станок имеет максимальный диаметр обработки над станиной 1280 мм и над поперечными салазками — 840 мм; он специально спроектирован для работы с тяжелыми вращающимися деталями большого диаметра. В конструкции используется сверхширокая литая чугунная станина повышенной жесткости, прошедшая термообработку для снятия внутренних напряжений. Направляющие станины закалены и отшлифованы; станок оснащен мощным шпинделем с проходным отверстием диаметром 130 мм, что позволяет обрабатывать длинные детали типа «вал» с пропуском через шпиндель.

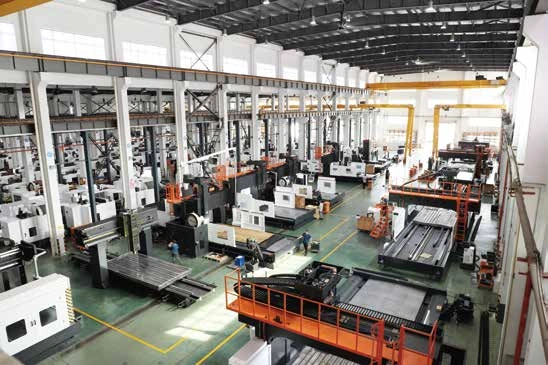

Производство и контроль качества

В нашем цехе осуществляется полный цикл производства тяжелого SK 61128 Сверхпрочный токарный станок с ЧПУ:

Цех крупногабаритных компонентов:

механическая обработка станины и литых деталей выполняется с использованием мостовых кранов, так как перемещение отливок таких размеров вручную или вилочным погрузчиком невозможно.

Механообрабатывающий цех:

обрабатывающие центры расположены рядами, а логистика обеспечивается эффективной системой работы вилочных погрузчиков.

Сборочный цех:

сборка и выверка станины и передней бабки станка производятся на участках с эпоксидным покрытием пола с использованием мостовых кранов.

Помещение для прецизионного контроля:

оснащено координатно-измерительными машинами (КИМ) и соответствующим контрольно-измерительным оборудованием для проверки геометрической точности станины и направляющих.

Контроль качества станков такого размера в первую очередь фокусируется на геометрической точности, а не на внешнем виде. Ключевые параметры включают прямолинейность станины и параллельность направляющих, поскольку именно они определяют способность станка сохранять точность размеров после двух лет интенсивной эксплуатации.

Технические характеристики:

Параметр(рус)	Параметр(рус)	Значение
Модель	Модель	SK61128
Максимальный диаметр обточки над станиной	Максимальный диаметр обточки над станиной	1280mm
Максимальный диаметр обточки над поперечным суппортом	Максимальный диаметр обточки над поперечным суппортом	840mm
Расстояние между центрами	Расстояние между центрами	2-16m
Диаметр отверстия шпинделя	Диаметр отверстия шпинделя	φ130mm
Ширина станины	Ширина станины	1100mm
Диаметр гильзы задней бабки	Диаметр гильзы задней бабки	φ260mm (со встроенным вспомогательным шпинделем)
Максимальное перемещение резцедержателя	Максимальное перемещение резцедержателя
Продольное перемещение	Продольное перемещение	Расстояние от центра – 600mm
Поперечное перемещение	Поперечное перемещение	800mm
Диапазон частот вращения шпинделя (количество ступеней)	Диапазон частот вращения шпинделя (количество ступеней)	3.15–315 об/мин или 2.5–250 об/мин (21 ступень) или 2–200 об/мин4-ступенчатая частотная регулировка: 5–20;15–60;25–100;65–250 об/мин
Мощность главного электродвигателя	Мощность главного электродвигателя	30кВт
Скорость быстрого перемещения	Скорость быстрого перемещения
Продольное перемещение	Продольное перемещение	4000мм/мин
Поперечное перемещение	Поперечное перемещение	3000мм/мин
Количество инструментов на резцедержателе (автоматическая смена инструмента)	Количество инструментов на резцедержателе (автоматическая смена инструмента)	4/6/8 позиций (опционально)
Точность позиционирования	Точность позиционирования
Продольное	Продольное	0.05мм
Поперечное	Поперечное	0.03мм
Точность повторного позиционирования станка	Точность повторного позиционирования станка
Продольное	Продольное	0.025мм
Поперечное	Поперечное	0.012мм
Точность повторного позиционирования резцедержателя	Точность повторного позиционирования резцедержателя	0.005мм
Собственный вес (кг)	Собственный вес (кг)	SK61168×4000мм, 22000кг
Габаритные размеры (Д × Ш × В)	Габаритные размеры (Д × Ш × В)	SK61168×4000мм, 7300×3000×2500мм

Области применения

Для обработки заготовок, отличающихся чрезмерной длиной или массой либо значительным эксцентриситетом — в условиях, когда токарный станок общего назначения не способен обеспечить требуемую точность, — выбирают тяжелый SK 61128 Сверхпрочный токарный станок с ЧПУ.

Общее машиностроение и производство тяжелого оборудования:

валы, гильзы, втулки, фланцы, диски и корпуса ступиц колес. При мелкосерийном производстве крупных деталей использование одного сверхмощного станка с регулируемой скоростью вращения позволяет избежать необходимости многократных переналадок и использования сложных оснасток.

Валки и корпуса цилиндров:

валки прокатных станов, колонны прессов и гидравлические цилиндры — включая работы по восстановлению, такие как повторная проточка и корректировка профиля (создание выпуклости/бомбировки) для изношенных или поврежденных валков. Особую роль здесь играют направляющие суппорта с полимерным покрытием на SK 61128 Сверхпрочный токарный станок с ЧПУ, поскольку чистовые проходы при обработке валков требуют снятия тонкого слоя металла и низкой скорости подачи.

Компоненты для легковых и коммерческих автомобилей:

полуоси, карданные валы, тормозные барабаны и крупные ступицы колес. Эти детали отличаются большой длиной, поэтому решающими факторами становятся не столько система управления, сколько надежность поддержки задней бабкой и жесткость станины.

Аэрокосмическая отрасль:

крупногабаритные трубчатые детали и кольцевые элементы большого диаметра. Эти материалы сложны в обработке, при этом необходимо обеспечивать стабильное качество поверхности по всей длине заготовки.

Медицинское оборудование:

крупные корпуса и вращающиеся детали медицинских устройств; для таких изделий точность размеров и качество поверхности важнее, чем время производственного цикла.

Послепродажное обслуживание и поддержка на протяжении всего жизненного цикла

Компания BOD Technology понимает, что высокопроизводительное оборудование — это лишь часть успеха, поэтому мы предоставляем комплексные услуги для обеспечения бесперебойной работы у заказчика в долгосрочной перспективе. Наши технические специалисты разрабатывают индивидуальные, нестандартные конфигурации для обеспечения полной интеграции оборудования в производственную линию. На этапе выбора мы проводим анализ технологического процесса, чтобы предложить решения, точно соответствующие конкретным задачам обработки, а опытные инженеры обеспечивают оптимальную работу оборудования при монтаже и пусконаладке. В рамках текущего обслуживания мы предлагаем услуги оперативного реагирования, включая плановое ТО, замену запчастей и модернизацию систем. Наш широкий ассортимент комплектующих включает угловые головки, высокоточные цанги, инструментальные держатели и экологичное оборудование (например, системы улавливания масляного тумана), что позволяет клиентам приобретать все необходимое у одного поставщика.

Часто задаваемые вопросы

Вопрос 1: Вы производитель или торговая компания?

Мы — производитель станков, базирующийся в Пекине (Китай), с собственным отделом продаж для зарубежных рынков. Обращаясь к нам по поводу станков этого класса, вы общаетесь напрямую с теми, кто занимается их конфигурацией и производством, а не с посредником.

Вопрос 2: Какую систему управления выбрать — Fanuc, Siemens или GSK?

Все три системы устанавливаются на одну и ту же механическую платформу, поэтому конструктивные характеристики остаются неизменными независимо от выбранного варианта. Мы рекомендуем выбирать систему управления, с которой уже знакомы ваши специалисты по техническому обслуживанию и которая широко распространена на местном рынке сервисных услуг. Если вы уже используете станки с ЧПУ Fanuc, то в долгосрочной перспективе (например, на горизонте десяти лет) выгоднее продолжать работать с Fanuc, чем переходить на другую систему, даже если стоимость альтернативного варианта при покупке ниже.

Вопрос 3: Подходит ли этот станок для обработки длинных валов с пропуском заготовки через шпиндель?

Станок оснащен шпинделем с проходным отверстием диаметром 130 мм, что позволяет обрабатывать длинные валы диаметром менее 130 мм, пропуская их сквозь шпиндель; для заготовок большего диаметра необходимо использовать метод зажима в центрах.

Вопрос 4: С заготовками каких размеров может работать этот станок? Какую информацию мне нужно предоставить?

Конфигурация SK 61128 Сверхпрочный токарный станок с ЧПУ определяется четырьмя параметрами: максимальным диаметром обработки над станиной, максимальным расстоянием между центрами, диаметром проходного отверстия шпинделя и максимальной массой заготовки. Пожалуйста, сообщите нам эти четыре параметра, а также тип материала и требования к точности (минимальные допуски); на основе этих данных мы подберем станок, оптимально подходящий именно для ваших задач, а не просто предложим стандартную модель из каталога.

Вопрос 5: Как упаковывается станок? Возможна ли доставка вашему экспедитору?

Варианты упаковки включают деревянные ящики (не требующие фумигации), стандартные контейнеры или контейнеры с открытым верхом (Open Top) / платформы (Flat Rack) — выбор зависит от габаритов станка и маршрута перевозки. Если вы сотрудничаете с китайской внешнеторговой компанией или экспедитором, мы можем доставить станок указанному вами перевозчику в Китае и передать всю необходимую документацию.

Вопрос 6: Предоставляете ли вы услуги по монтажу и запасные части?

Услуги по монтажу предоставляются по запросу, так как станки такого размера требуют профессиональной установки по уровню и выверки геометрии на месте эксплуатации. Запасные части для этой серии можно приобрести отдельно, поэтому для проведения технического обслуживания или ремонта не потребуется покупать новый станок. Что касается подготовки технического предложения, то обычно мы предоставляем решение в течение 1–2 дней после получения ваших требований.
